我们在得到基础建模数据之后分别用GModel和EVS进行地质建模，此处地质建模过程不再赘述，不了解的小伙伴可查看过往GModel建模相关帖子或建模视频。

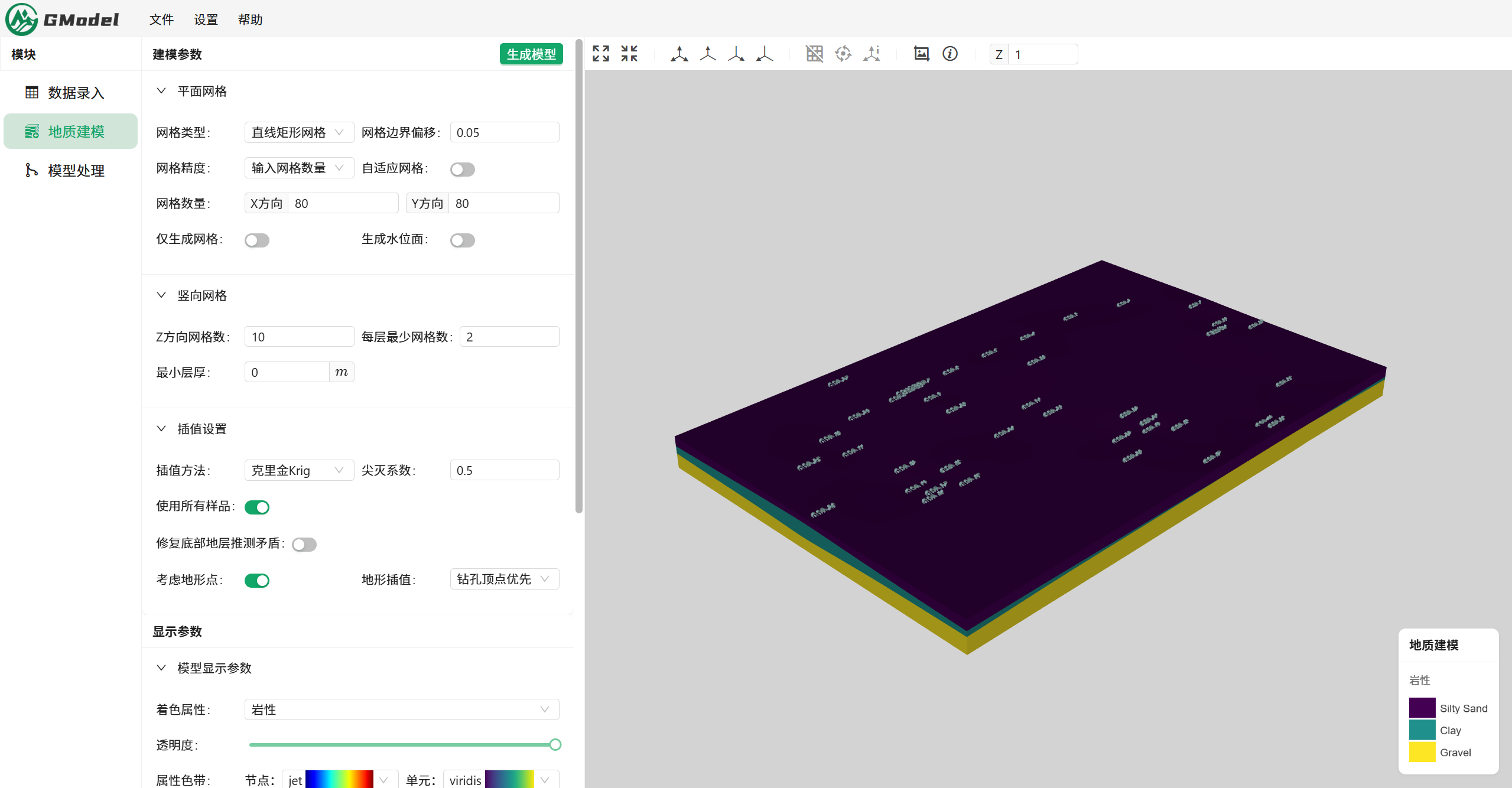

下图前后分别为GModel和EVS所得的建模效果，此处只做展示作用，后续的贴图效果在此流程基础上进行操作。

GModel和EVS的地表影像贴图都支持用角点和控制点两种方式，接下来我们围绕这两种贴图方式进行描述。

1 GModel地表影像贴图流程

1.1 角点控制配准法

GModel数据录入界面中，包含地表影像的单独功能页面，当已知地表影像图片的左下角和右上角坐标时，可切换到该页面内将贴图方式选择角点后进行操作。

在该页面内我们提供了轴对齐和竖向偏移选项，可供用户在需要时使用。当影像边界和网格xy轴平行时可开启「轴对齐」，此时仅需要输入对角两个点的坐标；当不平行时则需要关闭，此时需要分别输入四个角点的坐标。「竖向偏移」参数则是为了防止地表影像和地质模型完全重叠引起颜色闪烁，当模型尺度很大时，偏移值也需要设置一个较大的值。

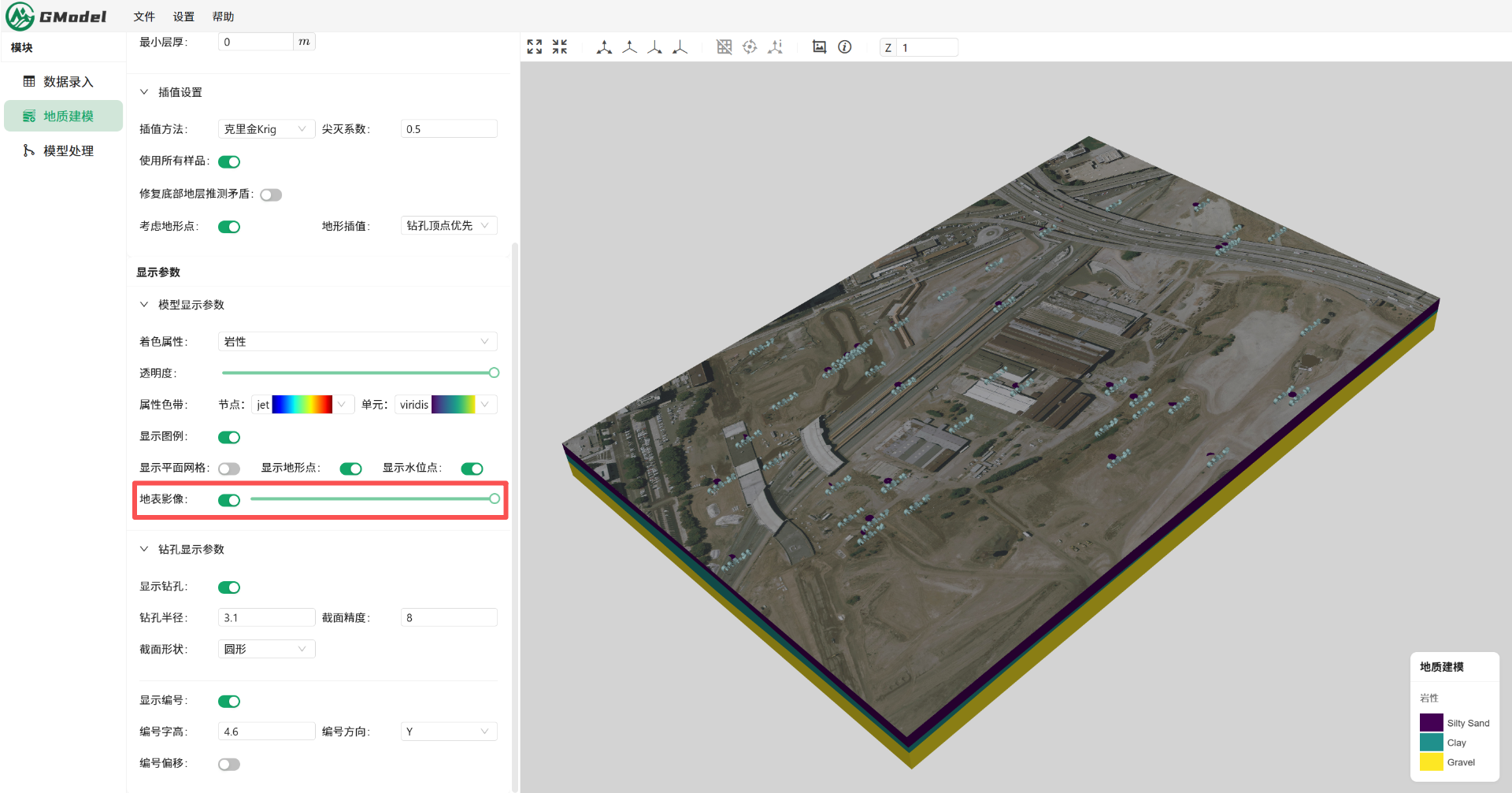

在地质建模界面，我们可以看到地表影像已经加载完成，此时我们可以通过「地表影像」开关来决定其是否显示，以及控制其透明度。

1.2 多控制点配准法

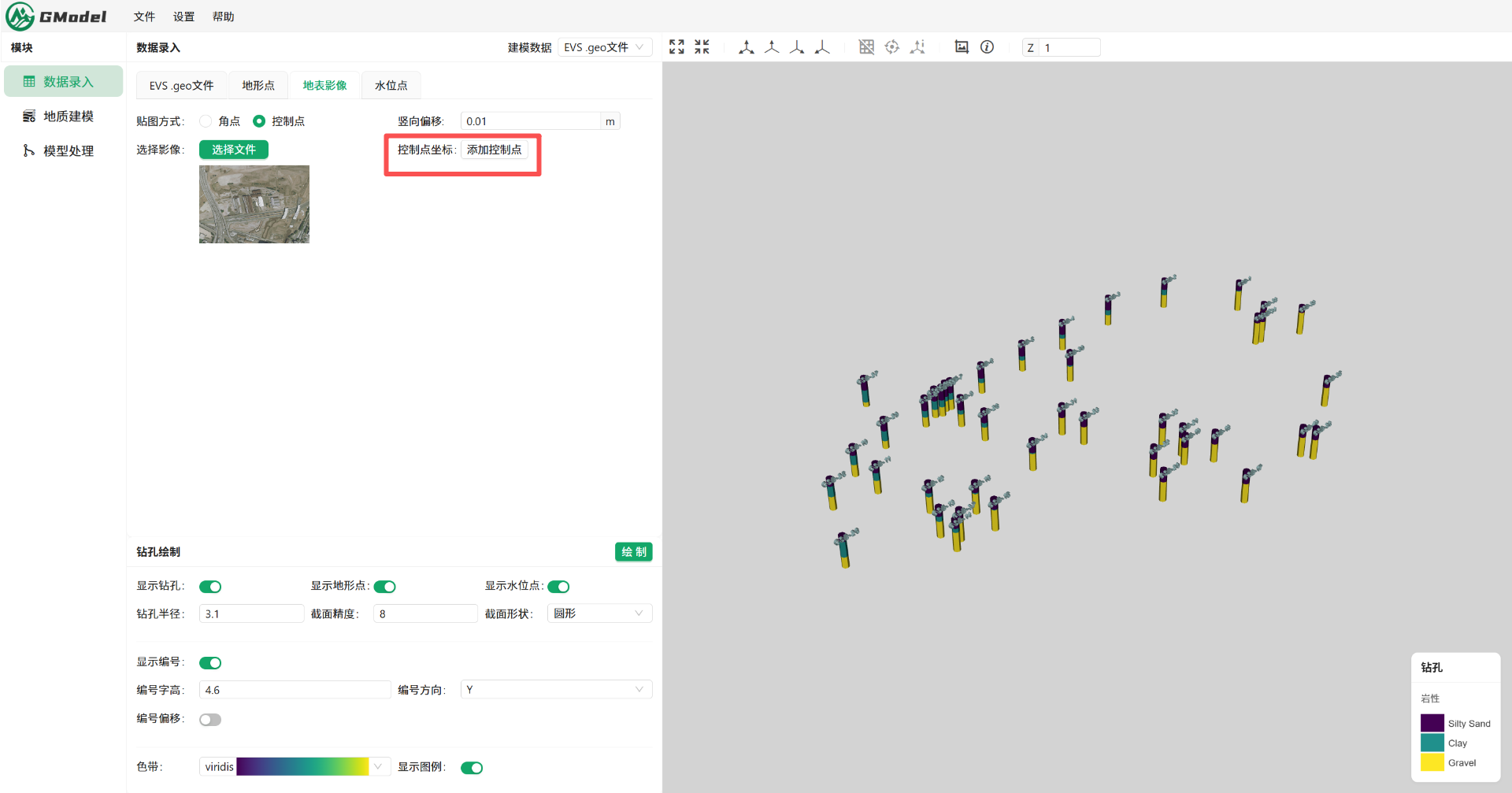

在地表影像页面中，选择「贴图方式」为控制点，将影像文件选择上传后，点击「添加控制点」按钮即可通过控制点进行影像配准。

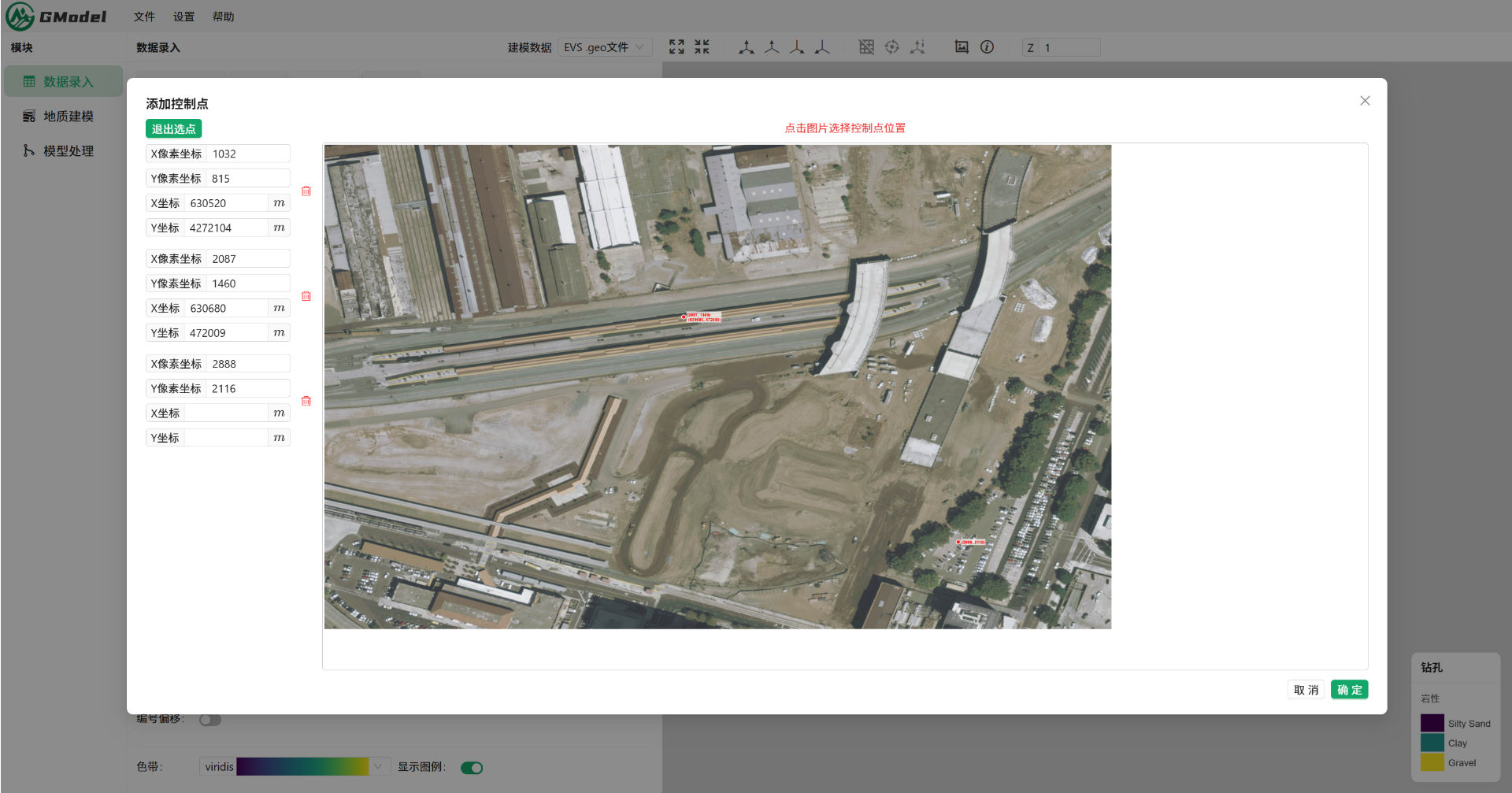

点击开始选点，我们在图片上点击已知坐标的位置点，如下图依次添加，最少需要2个点的坐标来确定图片的具体位置。点击添加完位置点后，我们在图片左侧输入各个点的xy坐标即可，点击确定即可。

相对于角点选项，控制点更适用于无法确定图片角点坐标或图片发生了复杂变形的情况。

2 EVS地表影像贴图流程

2.1 角点控制配准法

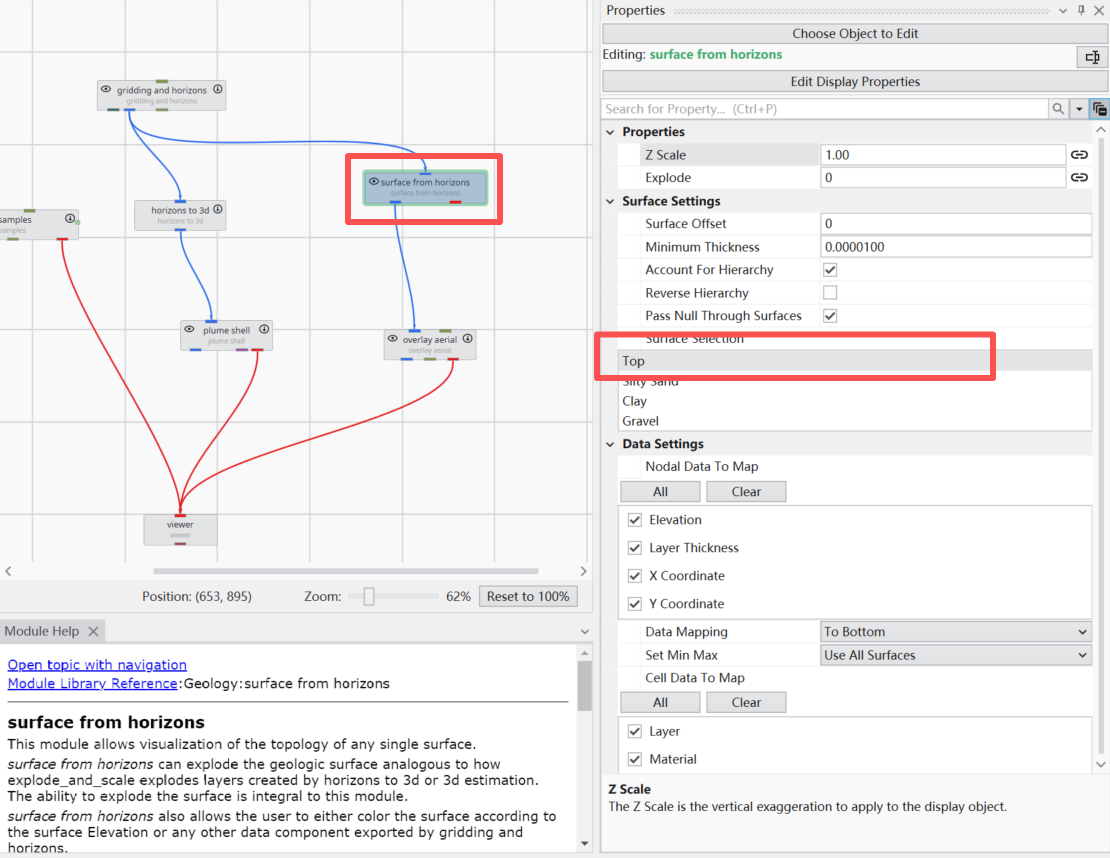

地质模型创建完成后，我们在gridding and horizons模块之后连接surface from horizons模块。该模块的作用是将我们上传的图片放在任意一层的界面处，如下我们双击该模块，在模块属性当中的surface settings中我们将surface selection选择到top处，即将地表影像图片放到模型最上方。

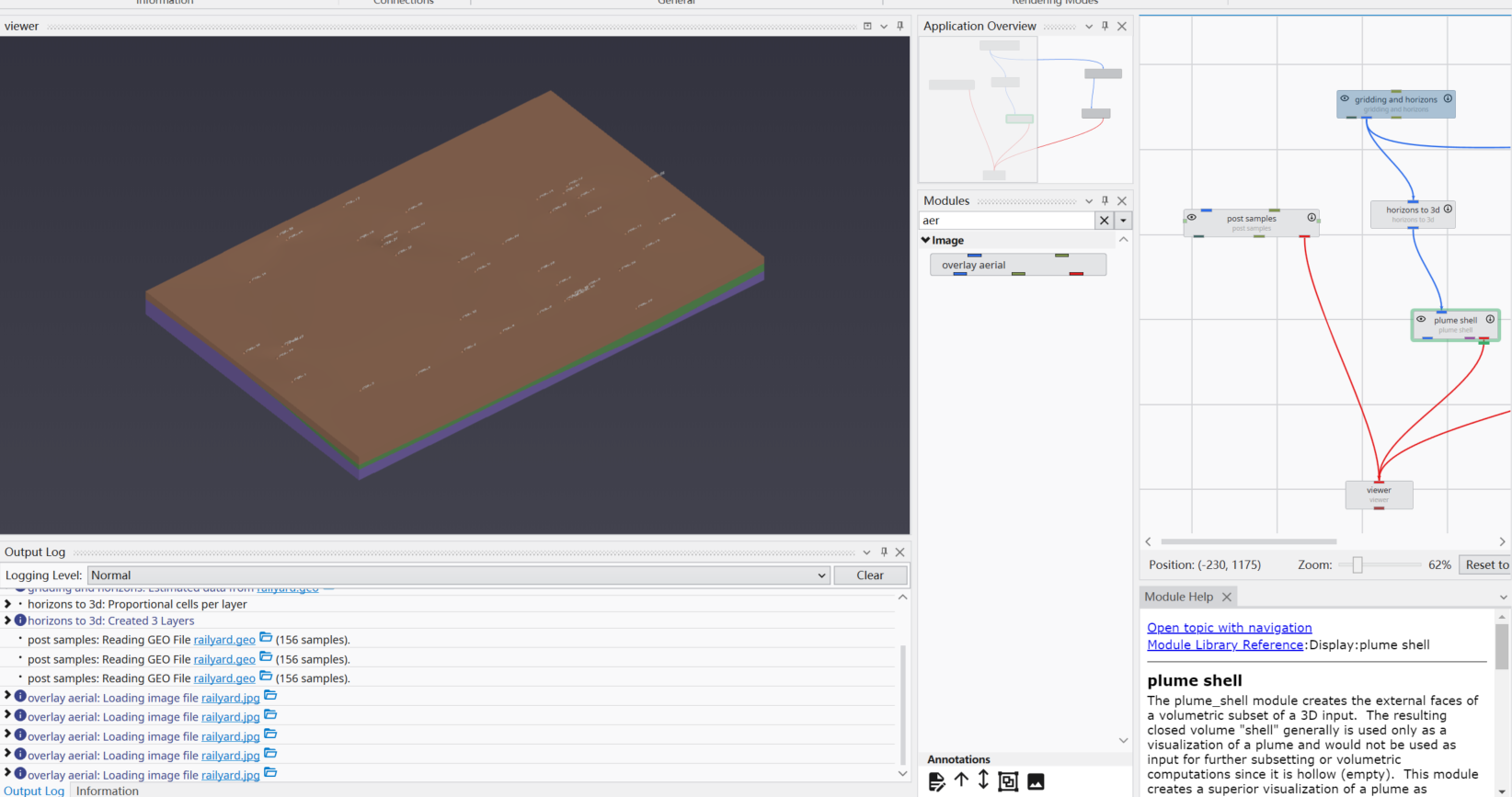

在设置好surface from horizons模块后链接到overlay aerial模块上，此时双击该模块，我们在filename中上传我们准备好的.jpg文件，然后我们可以看到标红处，即在properties中我们设置该图片的角点。

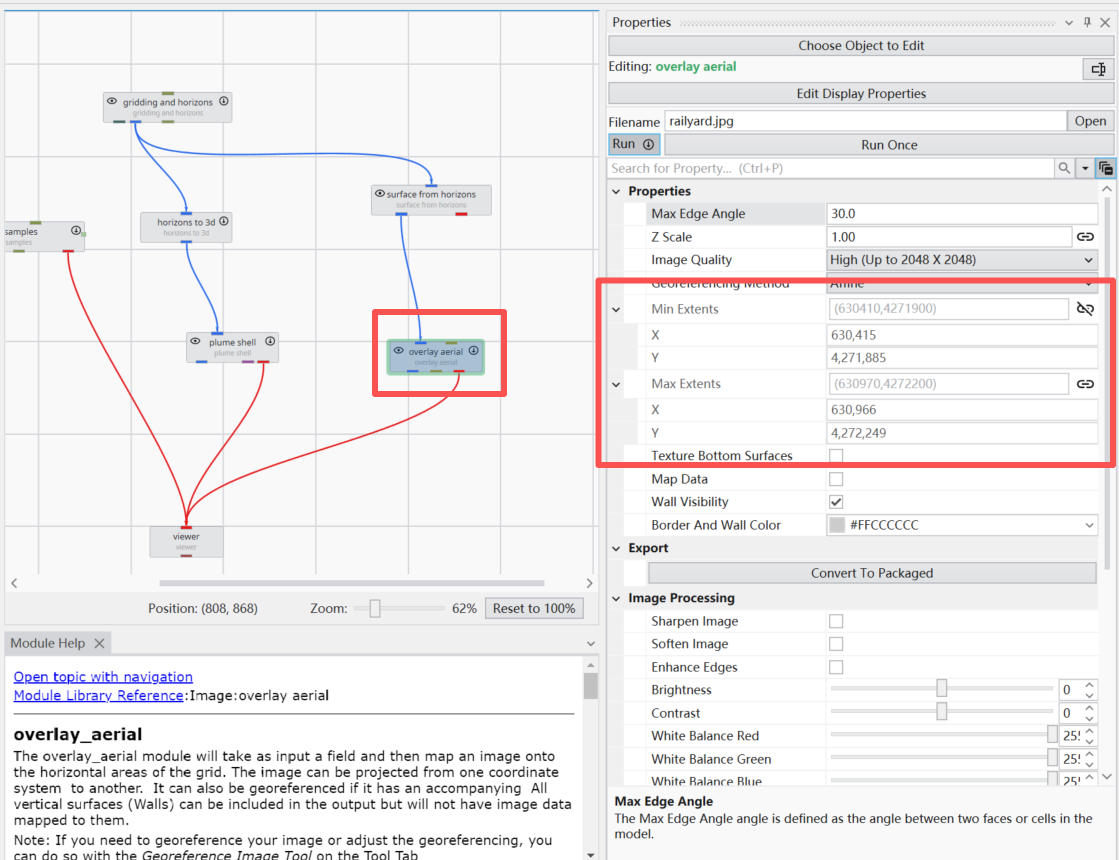

我们可以点击min extents和max extents前的三角标将其展开后，得到如下图的效果，我们将后面的链接符号断开，然后再将我们准备好的X,Y坐标上传到该处，点击run once运行，即可看到在先前的地质模型上，完成好的贴图操作。

2.2多控制点配准法

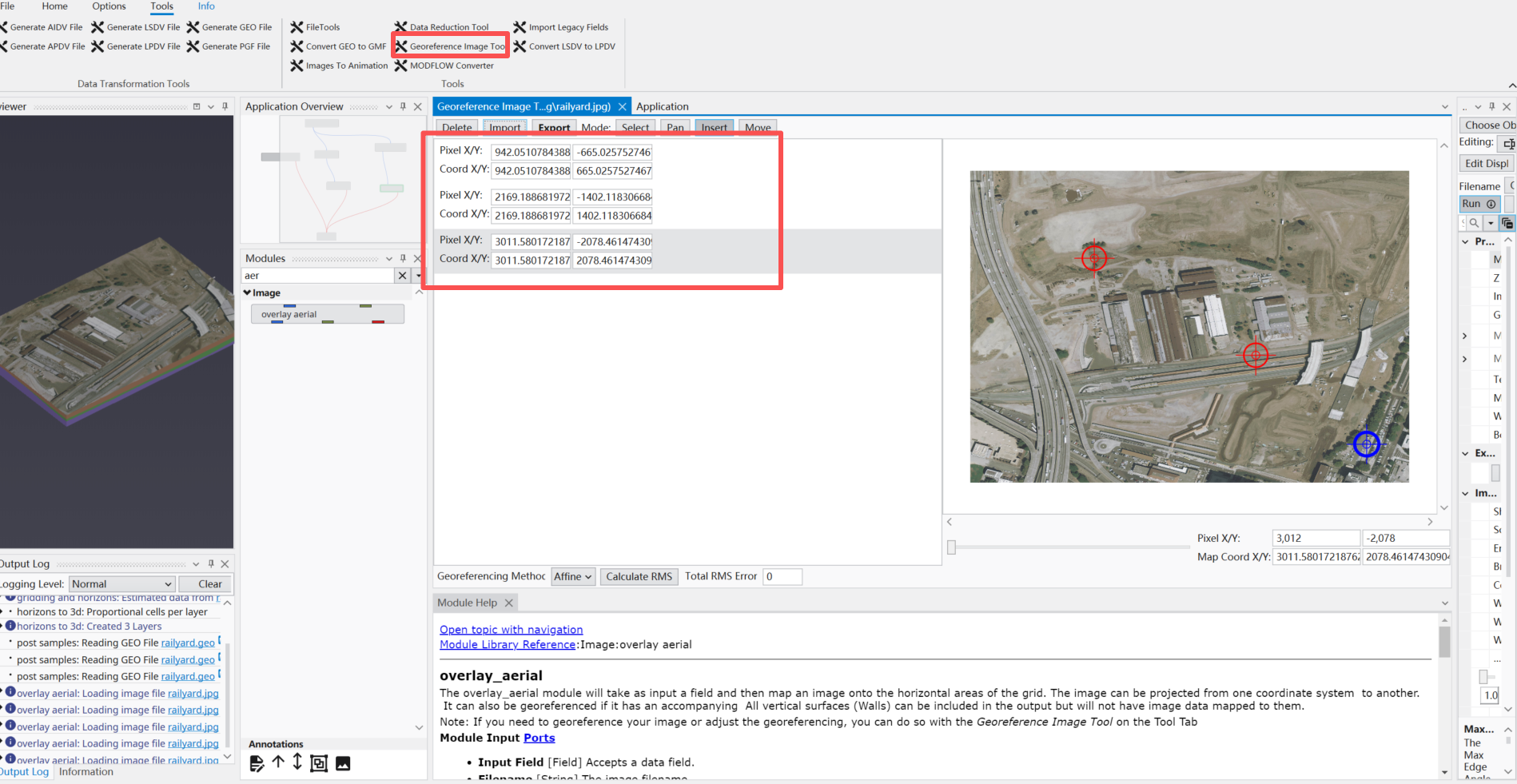

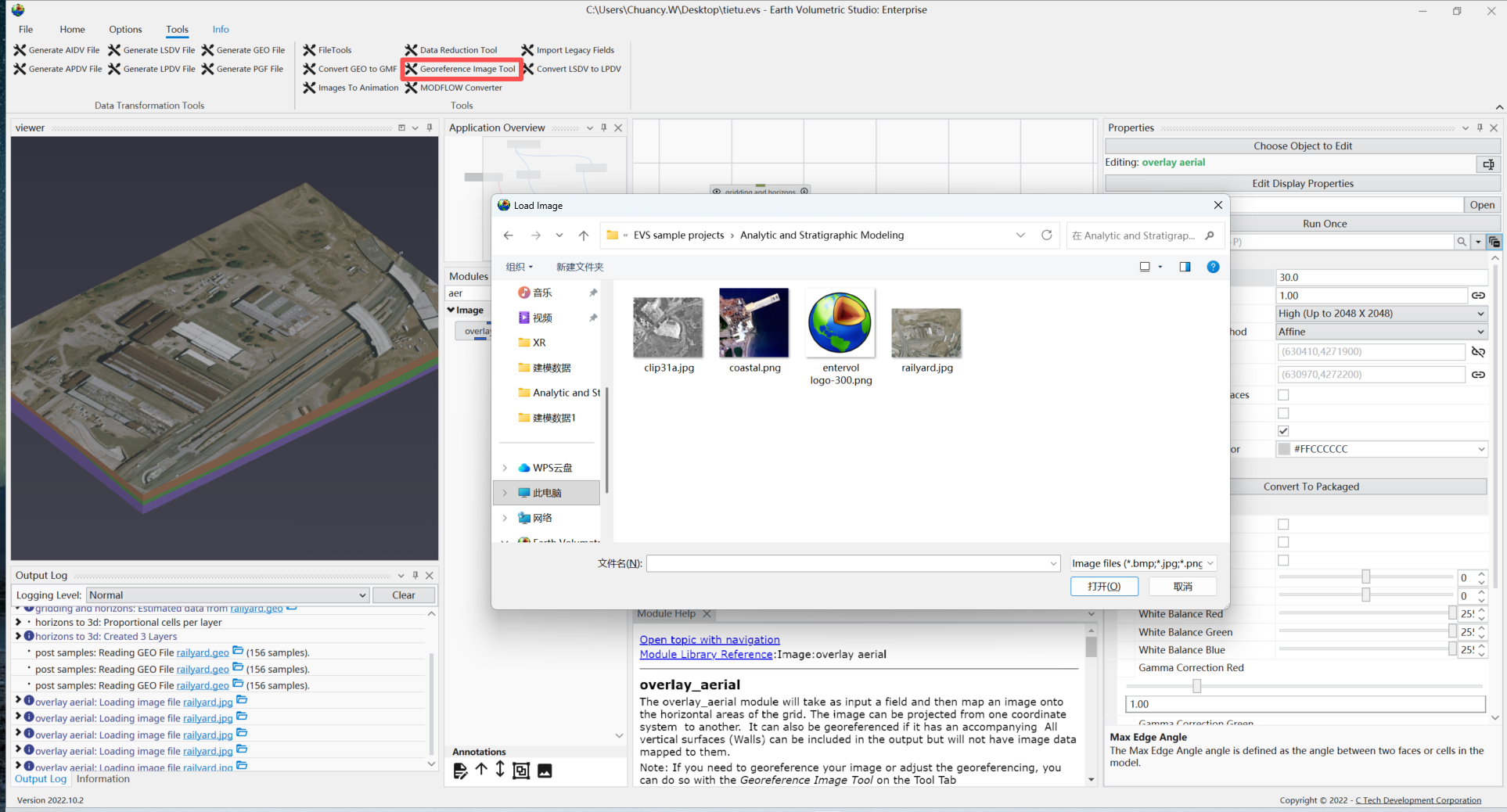

EVS在不知道角点坐标的情况下，我们需要事先将该图片制作成EVS可识别的包含多控制点数据的图片格式，此时我们点击EVS最上方工具栏中的tools中georeference image tool后选择我们需要识别的.jpg文件。

在我们上传的图片当中选择我们已知坐标的点，依次点击已知点，输入已知点的xy坐标，在完成该操作后我们点击export输出成EVS可识别的.GCP格式的文件。

此时EVS可识别该.gcp文件，我们重复上一节的操作，后在overlay aerial模块的properties中，通过我们点击的已知坐标点的数量来选择不同的georeferencing method（EVS的模块的帮助文档中对此有详细的解释）。

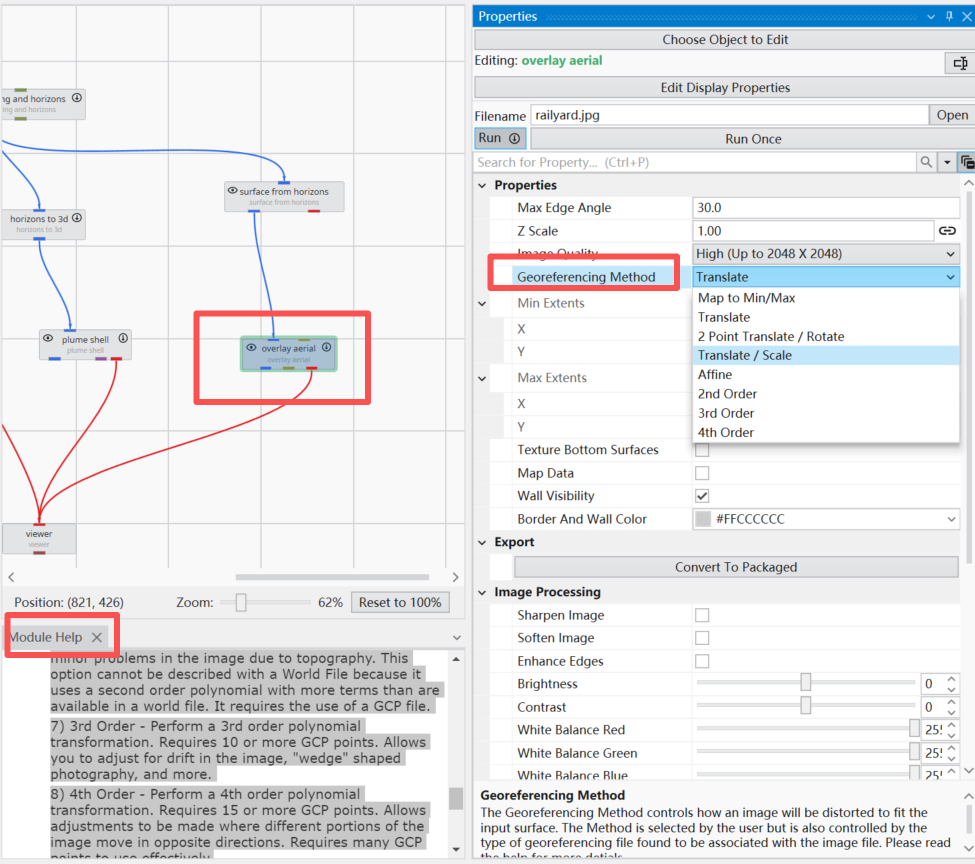

georeferencing method中共提供了8种模式，对应了不同数量的已知点的.gcp文件。在选择完我们对应的georeferencing method后，贴图会直接显示在模型表面。

3 GModel对比EVS地表影像贴图的优势

GModel相比于EVS在地表影像贴图操作中具有显著优势，主要体现在操作简洁性、数据集中度与用户体验提升等方面，具体对比如下：

1）一体化操作界面，提升操作集中度

GModel将地表影像视为建模数据集成的组成部分，支持在同一界面内完成上传、配准与贴图操作，实现全流程闭环。而EVS则将影像贴图拆分为多个步骤，用户需跨多个页面与模块交互，增加了操作复杂度与界面切换次数。

2）控制点配准流程大幅简化

GModel支持直接在地表影像界面中将实际坐标赋予对应像素，实现快速配准。EVS则依赖外部.gcp文件，用户需提前创建文件并在软件中调用，且针对不同数量控制点需选择不同读取方式，流程繁琐且学习成本较高。

3）界面导向明确，降低操作负担

GModel通过单一页面集成所有贴图相关功能，用户无需在多模块间跳转即可完成操作。EVS在控制点较多时需调用更多功能模块与按钮，操作路径较长，影响效率，尽管二者最终贴图效果相近。

4）技术门槛显著降低，适应高效协作场景

GModel通过集成化设计减少冗余步骤，使得非专业用户也能快速掌握地表影像贴图技术，尤其适用于工程快速迭代、科研多方案比选等时效要求高的场景。

4 结论

GModel以数据集中、界面统一为核心，将地表影像贴图从“多步骤过程”转化为“一站式操作”，在保证结果质量的同时显著提升效率、降低使用门槛，更适合现代化建模与可视化的工作流需求。

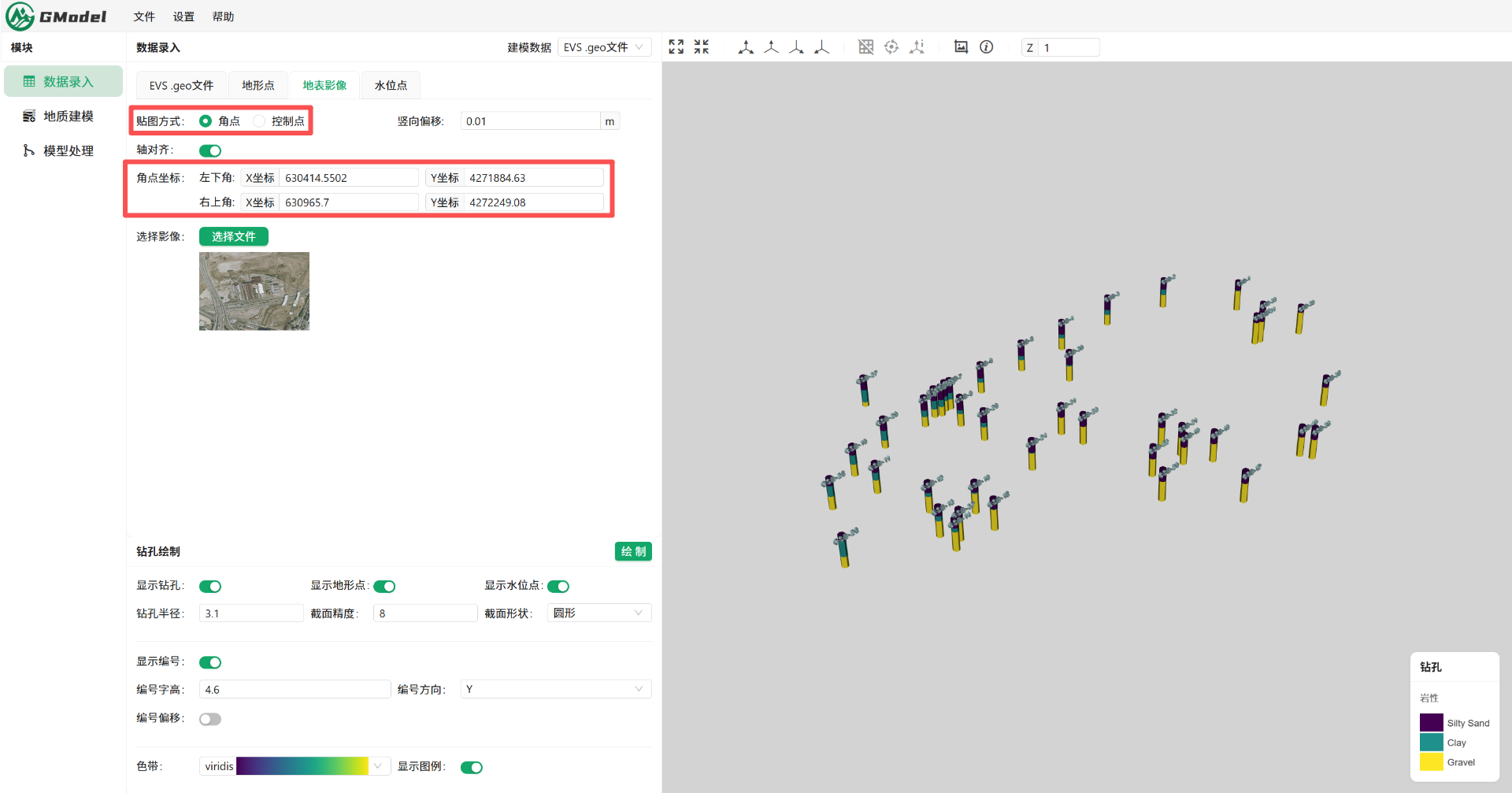

如下图，我们在选择影像界面选择好该影像的.jpg文件（同时也支持其他多种图片格式），在角点坐标处选择输入左下角和右上角的实际坐标点击即可。
