GCAD V2.2.0 为继GCAD V2.1 后的一次大版本更新。本次更新新增了「实景GIS」、「三维桩基」、「三维地质建模」和「块体模型」四个模块。以下为更新内容详情：

新增模块：

新增「实景GIS」模块，支持加载osgb格式实景模型和GIS服务。
新增「三维桩基」模块，支持基于地质模型，根据桩基设计规范快速对桩基进行设计，并计算工程量和造价。
新增「三维地质建模」模块，支持链接mdb钻孔数据库，可以基于钻孔数据快速创建三维地层模型，同时支持快速创建含多断层的三维地质模型。创建的地层模型能通过实体验证，从而确保了后续模型开挖、布尔运算、体积计算功能的正常进行。
新增「块体模型」模块，支持基于块体模型技术对任意实体对象进行算量，解决了实体不完备（有开放边、自相交和无效边）时体积计算结果不对，但是网格体积计算方法精度较高时计算速度较慢的问题。

其他更新：

支持dgn格式模型的直接打开和保存。
支持gltf、glb格式模型的直接打开和导出。支持基于该格式模型的路径动画、海量加载（例如花草树木）等。
解决了dwg模型无法支持超过一定顶点数的三角网实体的问题。
增加了若干自带例题。

1 实景GIS模块

该模块支持加载osgb格式实景模型，基于实景模型进行三维设计，提取地形点，导出指定层级模型，并对指定层级模型进行切割、裁剪等后处理操作。支持加载在线GIS地图、超大tif地形和影像、裁剪和提取GIS影像和地形等，同时还支持对两期不同的地形求指定范围内的填挖方量。

加载osgb格式倾斜摄影模型

基于倾斜摄影的三维边坡设计

查看三维支护结构（半透明效果）

加载全球影像和地形（墨卡托投影）

加载超大TIF影像（含地形）

国家2000坐标系下GIS影像、TIF正射影像、钻孔和三维地质模型融合加载

2 三维桩基模块

该模块支持基于三维地质模型，根据桩基设计规范快速对桩基进行设计，并生成工程量和造价。功能点如下：

功能点	功能描述
三维地质模型导入	支持GEO5、EVS 及其他dwg格式三维地质模型导入
虚拟钻孔	在三维地质模型任意位置取虚拟钻孔，含柱状图示意
桩基截面类型属性定义	支持钻孔灌注桩、预制桩和劲性复合桩三种桩基构造，支持摩擦桩、端承桩、端承摩擦桩、嵌岩桩、扩底桩多种承载性状，劲性复合桩支持长芯、短芯和等芯三种构造形式；支持自定义桩身尺寸，自定义桩顶标高，指定持力层和软弱层。
批量生成桩基	可以直接绘制桩基，也可以根据CAD桩位平面布置图批量生成三维桩基
批量计算桩长	根据给定的单桩承载能力特征值，批量计算场地所有桩基桩长，并在三维空间中显示。桩长计算可以考虑构造因素（进入持力层深度、软弱层构造验算，取模数）
桩基工程量及造价计算	根据给定的单位长度工程量及相关造价，计算选定桩基或者整个项目的工程量及造价

三维地质模型导入和CAD布桩位置导入

不同桩型批量计算桩长

支持灌注桩、预制桩、劲性复合桩及其他扩展桩型

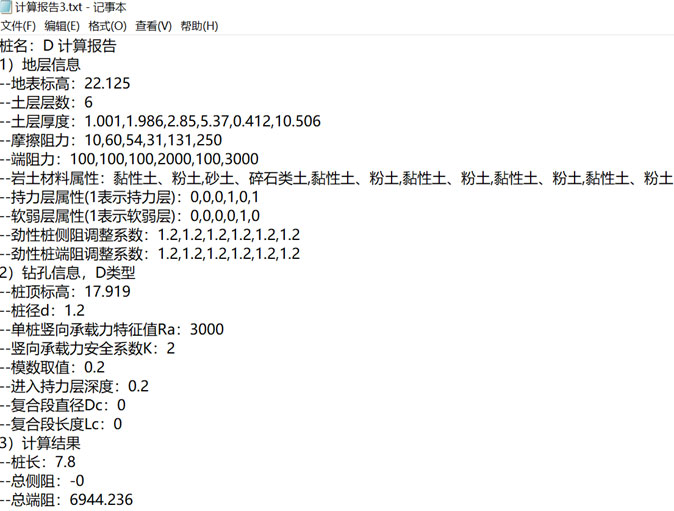

生成桩长计算信息和工程量信息

3 三维地质建模模块

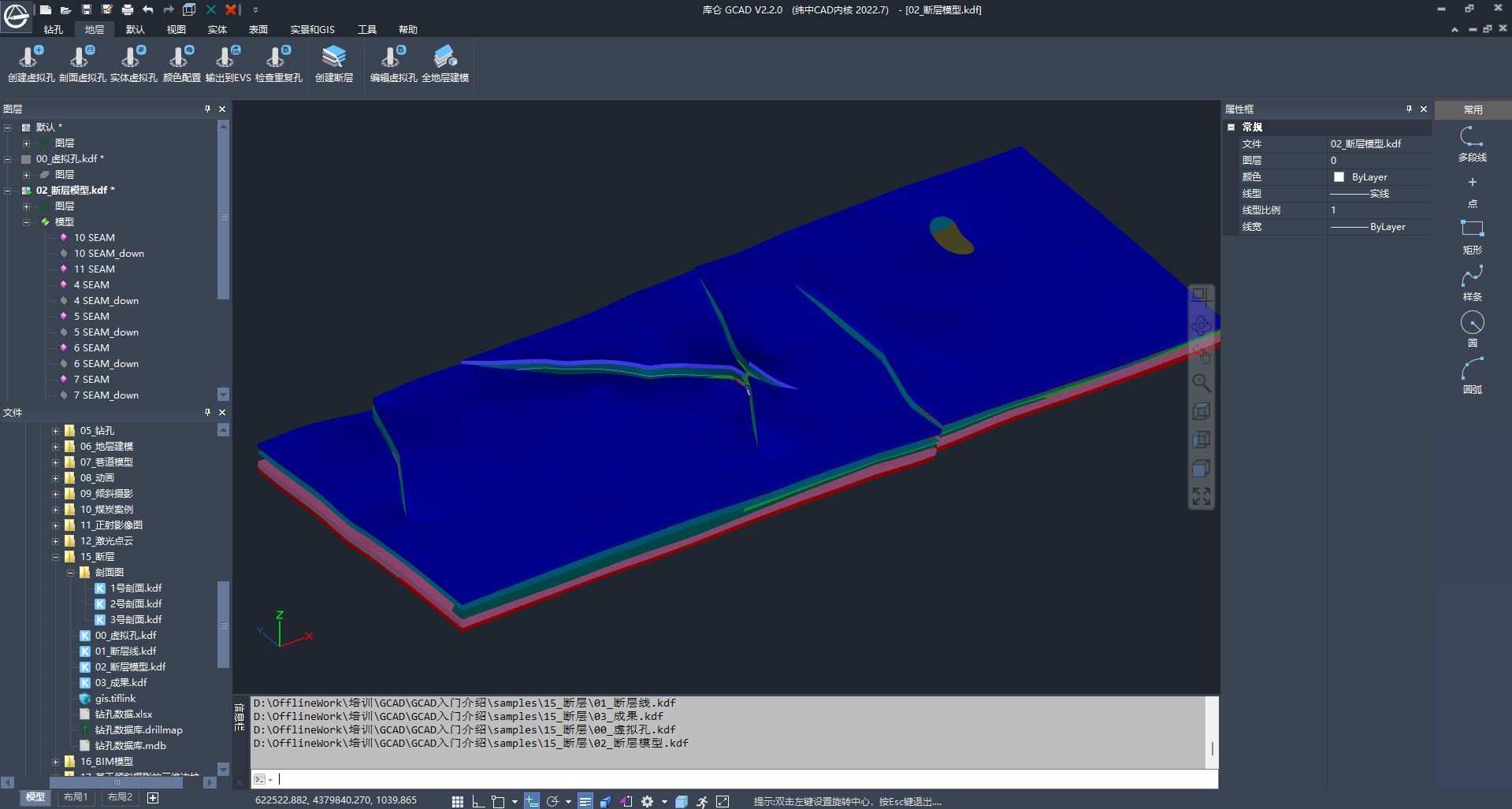

该模块支持链接mdb钻孔数据库或导入excel钻孔数据，可以基于钻孔数据快速创建三维地层模型，支持快速创建含多断层的三维地层模型，解决了EVS创建复杂断层模型较为麻烦的不足。创建的地层模型一定能通过实体验证，从而确保了后续模型开挖、布尔运算、体积计算功能的正常进行。另外，该模块中还可以基于三维地质剖面提取虚拟钻孔用于建模。
