有限元——隧道模块

该模块是岩土工程有限元分析计算软件的扩展模块之一,用于对隧道问题进行快速建模和分析。

功能





分析设置相关功能

>
可通过一维梁单元或二维梁单元进行隧道衬砌建模
> 可通过衬砌形状生成器快速地对各种衬砌形状进行几何建模
> 可方便地在岩土体中对隧道衬砌进行建模,内置的几何模型自动校正器和网格自动生成器可以快速的对几何模型就行修正并生成网格
> 可添加任意数量的工况阶段

















材料参数设置相关功能

>
可通过DXF格式文件导入隧道衬砌几何形状
>
可通过松弛系数来模拟岩土体开挖的三维效应
>
可采用多种方式连接衬砌(例如铰接)

















外部作用相关功能

>
可施加温度荷载
>
可考虑岩土体的膨胀
>
可考虑衬砌强度降低
>
可通过修改衬砌几何参数(一维梁单元)或修改衬砌材料参数(二维梁单元)模拟二次衬砌
>
可在岩土体中任意位置添加监测器
>
可显示已激活衬砌上的内力分布
>
可通过直接添加锚杆单元来模拟锚杆作用
>
可提高锚固区域的岩土体强度来模拟锚杆作用





计算书

GEO5自定义计算书的主要优点

(1)可自定义的带树形菜单结构化计算书
(2)计算书页眉页脚可添加项目信息,公司标志及简介
(3)可便捷地添加各种结构设计图,计算结果图
(4)添加的图片可再次编辑





典型案例

典型案例

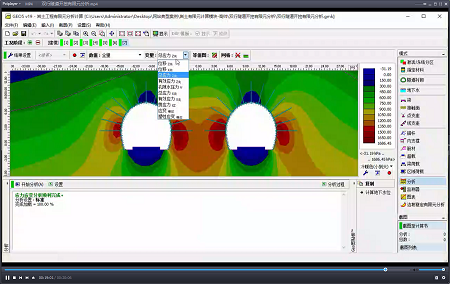

双行隧道开挖有限元分析

采用GEO5岩土工程有限元分析模块对双行隧道最不利条件下的围岩变形和初始衬砌的受力进行有限元分析。

查看详情》
