【数据风暴】 — GBIM v3.0发布

发布时间:2020-09-02

在金秋九月新生开学之际,耗时3个月之久的库仑GBIM全新版本GBIM v3.0 强势来袭,全新界面、重磅功能、体验优化、实用工具……

GBIM v3.0 主要更新内容

  • 钻孔柱状图在线样式设计与在线出图
  • 在线自动生成或手动绘制地质剖面图,并支持在线出图
  • 支持eff真三维地质模型可视化、空间筛选和体积计算
  • 图件管理,包括shp文件加载与属性查看、编辑,栅格服务和GeoTIFF加载,图片在三维空间中的定位于加载等
  • 图层管理,支持多种对象(比如钻孔、监测点、模型……)集中管理
  • 点数据加载与属性查询
  • 基于地图的项目筛选与统计查询
  • 数据表单中支持根据关键字进行数据筛选与查询
  • 支持数据校验,主要是数值的输入范围等
  • 全新界面优化,包括数据管理导航栏改版优化,项目地图导航栏支持自定义配置,项目地图界面优化升级,登录界面自定义等



主要更新详情如下:

钻孔柱状图在线设计与在线出图

在GBIM数据管理中,新增了在线设计钻孔柱状图样式和在线生成钻孔柱状图的功能。对于钻孔柱状图的设计,可以根据各自单位的出图样式,包括上部表格、中间列的内容和下部表格,以及表格中展示的字段与内容等,均可以进行在线进行设计。对于钻孔,可以选择多个钻孔柱状图模板进行出图,生成的文件格式支持图片、PDF和DWG。

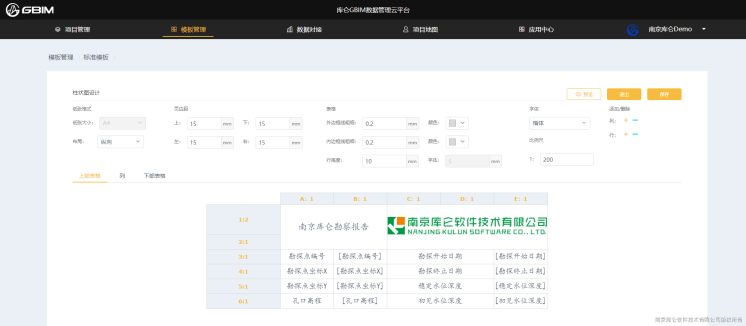

图1 钻孔柱状图在线设计

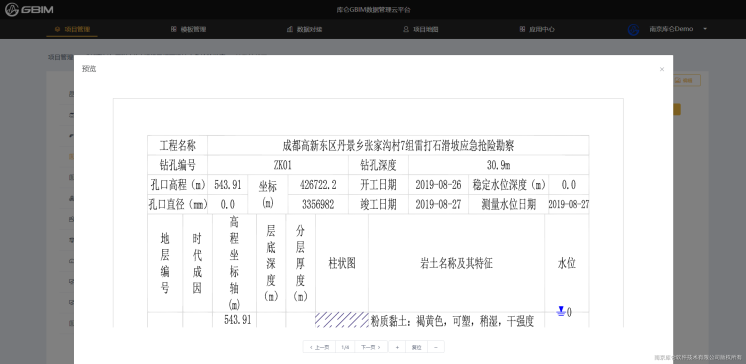

图2 在线生成钻孔柱状图



在线自动生成或手动绘制地质剖面图,并支持在线出图

在GBIM数据管理中,新增了在线自动生成或手动绘制地质剖面图的功能。根据生成地质剖面的钻孔分层情况,系统支持自动生成地质剖面图,同时,也支持人工手动连接或修正剖面线,之后再生成合理的地质剖面图。在线生成地质剖面图时,支持图片、PDF和DWG格式。

图3 热力图面积计算

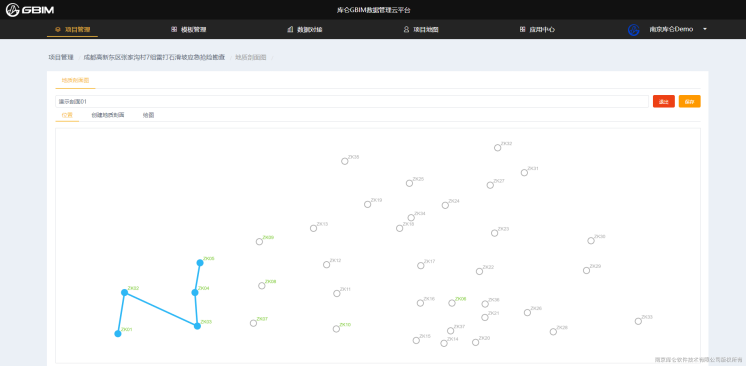

图4 在线划分地层,自动生成或手动绘制

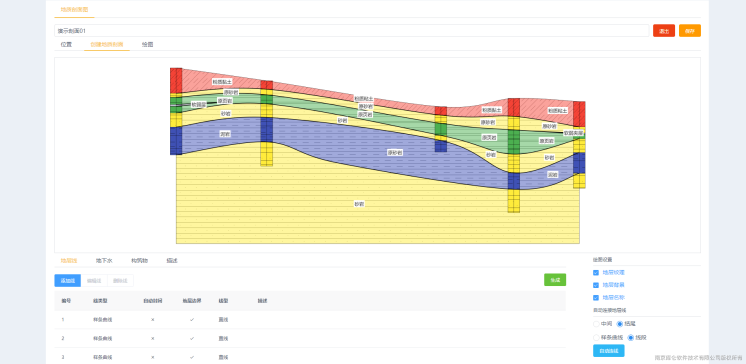

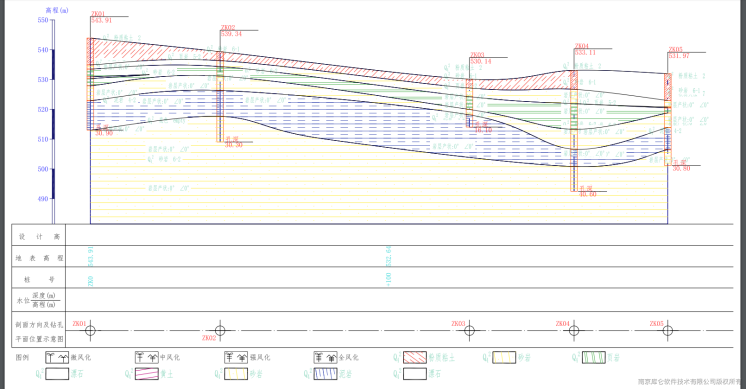

图5 在线生成地质剖面图



支持eff真三维地质模型可视化、空间筛选和体积计算

除了之前一直支持的壳模型之外,本次更新终于支持上传并加载eff真三维模型了。为了与壳模型进行区别,每个真三维模型的名称后面会标记“V”进行区分。对于真三维模型,支持在线进行空间属性筛选,即筛选模型某一属性值大于、小于或处于两者之间的情况,并直接显示筛选之后的模型。此外,真三维模型还支持体积计算。

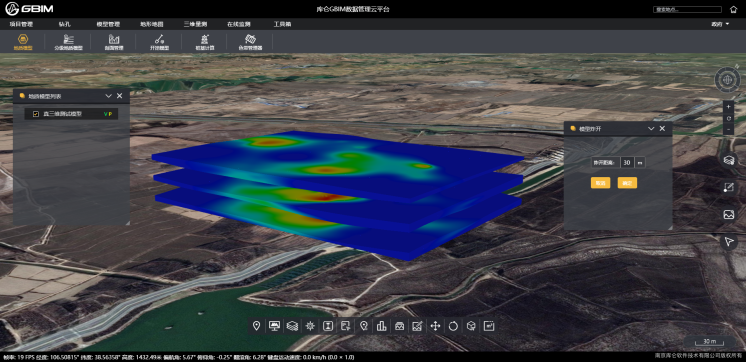

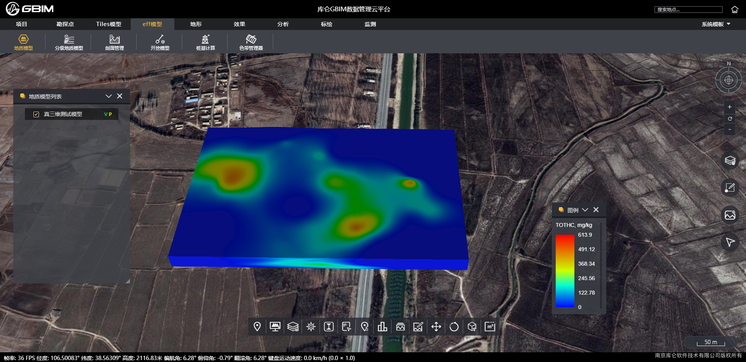

图6 真三维地质模型可视化展示

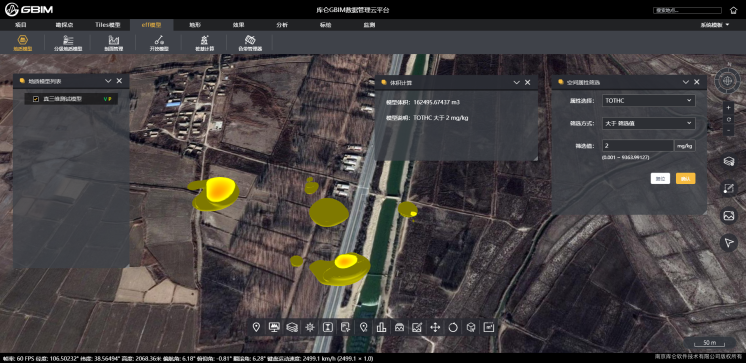

图7 真三维模型属性筛选与体积计算



图件管理

本次更新的图件管理功能,主要支持对ArcGIS\MapGIS\MapInfo\超图等地图图件的上传、存储与加载,并支持发布栅格服务。此外,支持将图片直接在三维地图中进行定位和加载。

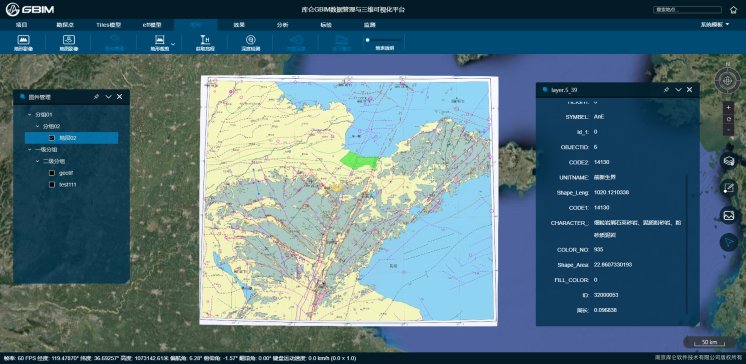

图8 图件上传、加载与属性查看

对于上传的图件与加载的图片样式,支持在数据库中进行管理,包括分组设置,属性存储与编辑等。图件上传之后,会自动读取当中的属性信息,并支持对属性表进行编辑与导入导出,支持的数据种类包括文本、数字、图片、文档、附件等。

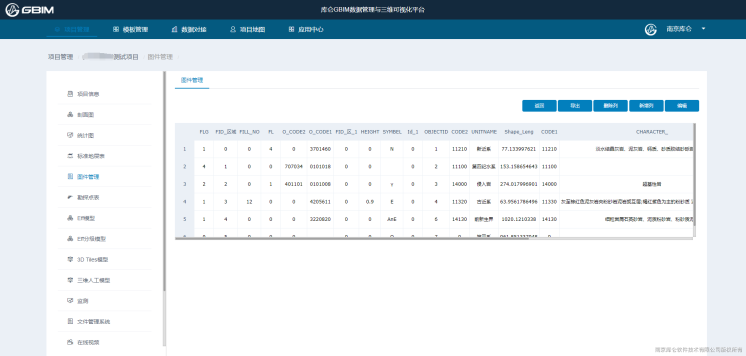

图9 shp文件属性读取与编辑



图层管理

为了更加便捷的对项目地图中的对象进行集中管理,本次更新新增了图层管理功能,可以将钻孔、地质模型、建筑模型、监测点等在一个窗口中进行管理。

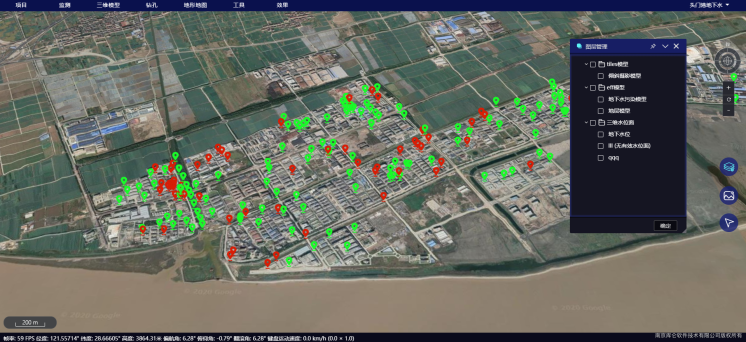

图10 图层管理



点数据加载与属性查询

对于带有地理空间坐标的点,支持将点数据及属性上传至数据管理中进行存储与管理,并支持在三维地图中进行定位与属性查看。

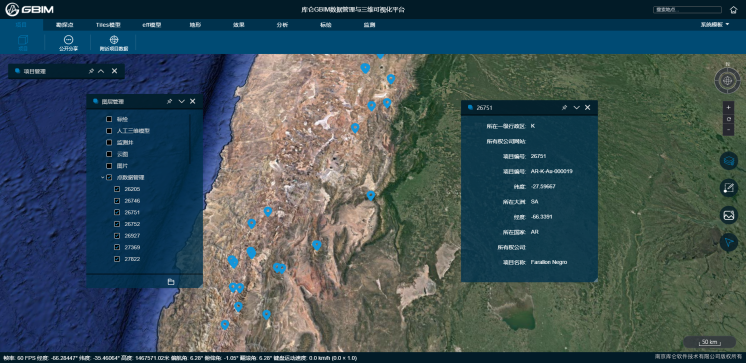

图11 点数据加载与属性查看



基于地图的项目筛选与统计查询

对于设定的项目范围的项目,可以在地图上圈定一块区域,查询位于该区域内的所有项目,并将查询到的项目中的对象数量统计出来,比如钻孔数量、地质模型数量、监测点数量等。

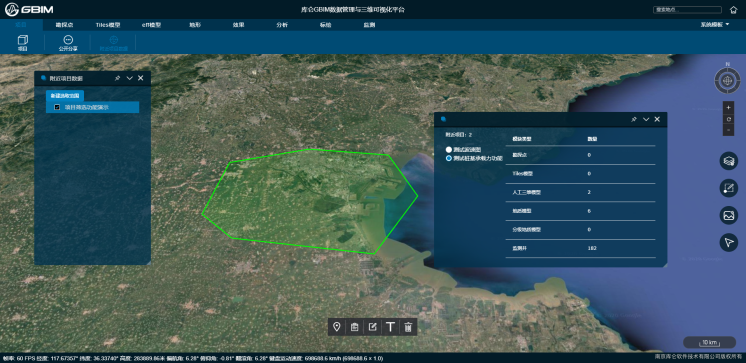

图12 项目筛选与统计查询



表单数据筛选与查询

在数据管理中,对于表格数据,新增了基于某一列进行数据筛选与查询功能,比如数值的大于小于、单元格的等于包含关系等,并可以根据条件筛选之后显示筛选之后的结果。

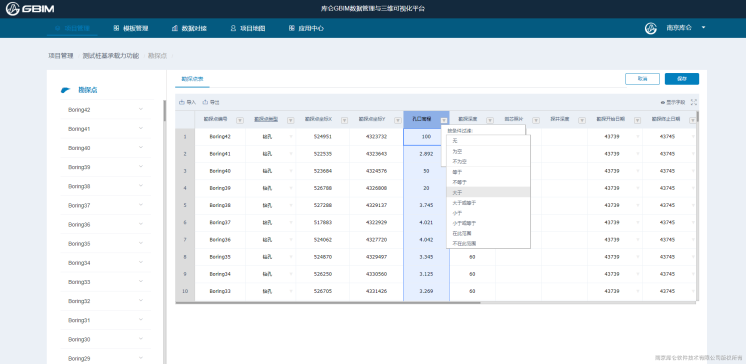

图13 表单数据筛选与查询



表单数据校验

在数据管理模块中,支持对输入的为数字的单元格设置数据范围,比如大于、小于或处于某两个值之间,这样在表格中输入时,一旦超出范围则会给出提示,并不允许进行保存。

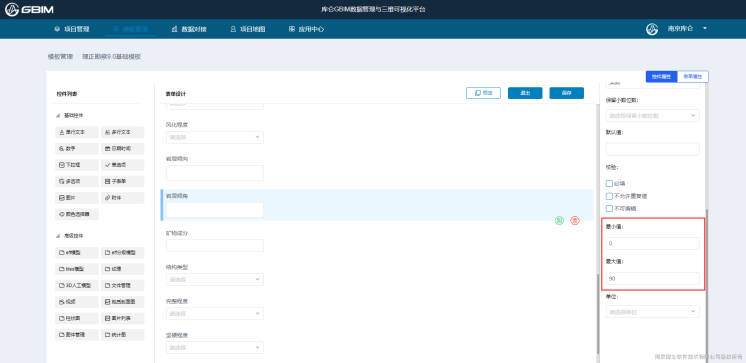

图14 表单数据范围校验



全新界面优化

本次更新对整个系统的界面与可定制化配置进行的全新的优化,主要包括:

  • 数据管理导航栏改版优化

即对项目管理中左侧的树形导航进行的改版与优化,树形导航的滚动与页面保持独立,互不干预,操作更加友好。

图15 表单数据范围校验



  • 项目地图导航栏支持自定义配置

为了满足不同行业、不同类型项目对项目数据的展示,新增了项目地图导航栏自定义配置的功能,即可以根据展示数据要求配置相应的导航模板,且可以在前端进行实时的切换。

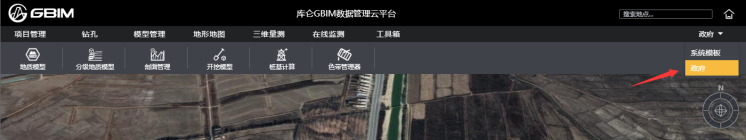

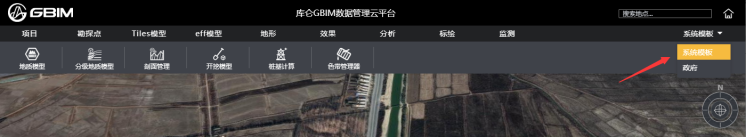

图16 项目地图导航栏自定义

  • 项目地图界面优化升级

本次更新针对项目地图的界面进行了优化升级,除了界面UI方面的优化,对于模型等对象的操作,将之前的右键功能全部改为了下方的工具栏方式,更加方便与实用。

图17  项目地图导航栏自定义



  • 登录界面自定义

对于系统的登录界面,为了满足不同单位的定制化需求,新增了自定义配置的功能,即登录界面的logo、系统名称,系统简介等均可以自由配置。

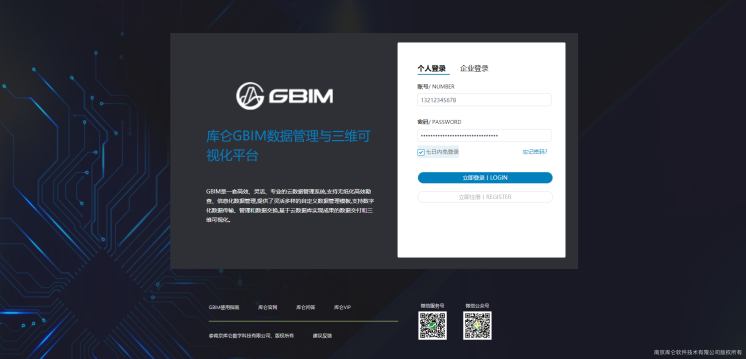

图18 登录界面自定义
